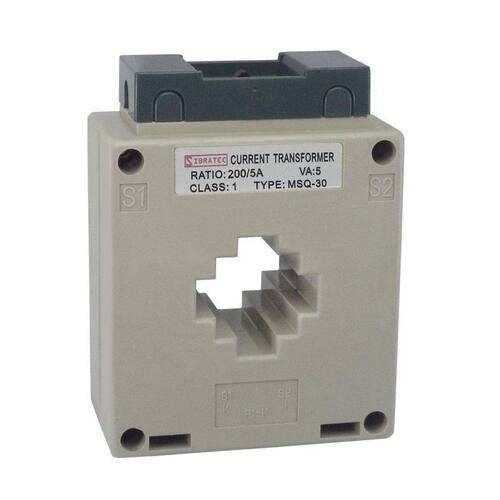

Transformador De Corrente Tc 200/5A Msq30 Sibratec

Transformador de Corrente TC Linha MSQ30 Relação de 200/5A Classe 1% - Furo para o cabo de 31mm
TC classe 1% 62mm_ MSQ100- 1200/5A
Os transformadores de corrente MSQ tipo janela retangular SIBRATEC são fabricados de acordo com as normas internacionais IEC185-1987, VDE0414 e BS7626, podendo ser utilizados em procedimentos de testes, controle, visualização da corrente consumida por dispositivos elétricos, proteção contra sobrecorrentes e demais aplicações onde é necessária amostra da corrente. Um transformador de corrente ou simplesmente TC é um dispositivo que reproduz no seu circuito secundário, uma amostra da corrente que circula no enrolamento primário. Esta corrente tem proporções definidas e conhecidas, sem alterar sua posição vetorial. As relações mais utilizadas no mercado são de XXX/5A e XXX/1A, ou seja, a corrente do primário é amostrada e tem como saída no secundário 5A ou 1A. Por exemplo: 1000/5A - Uma corrente no primário de 0 a 1000A é amostrada e no secundário teremos 0 a 5A. Esta aplicação é largamente utilizada em circuitos de medição, onde seria economicamente inviável medir utilizando equipamentos para altas correntes.
