Sensor Magnético com fio de Sobrepor com Adesivo 9020

Saiba mais sobre Sensor Magnético com fio de Sobrepor com Adesivo 9020

Quem é que não quer  produtos que facilitam o dia-a-dia e proporciona qualidade, estabilidade segurança não é mesmo!? E é isso que a NetAlarmes traz para você.

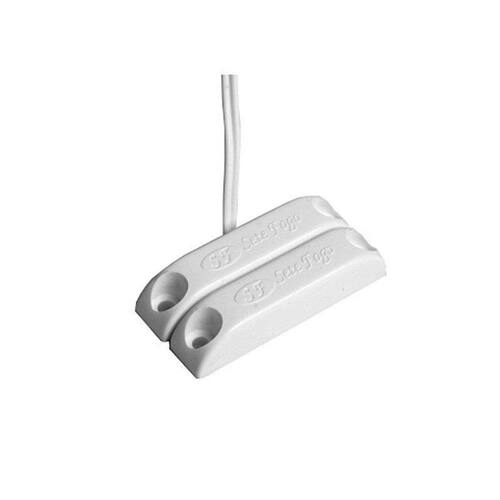

O Sensor Magnético de Sobrepor Premium é composto por duas partes, o sensor e o imã. Acompanha fita autoadesiva dupla face de alta adesão, facilitando a instalação do mesmo. Um produto inovador e tecnológico que foi desenvolvido para aumentar a segurança do seu patrimônio de forma prática e facilitada promovendo sua tranquilidade.



ITENS INCLUSOS

01 Sensor Magnético com fio de Sobrepor com Adesivo 9020



CARACTERÍSTICAS

Contato do tipo N.A. (Normalmente Aberto)

Ao se aproximar do imã, o sensor magnético será acionado e seu contato fechará, permitindo a passagem de corrente elétrica.

ESPECIFICAÇÕES TÉCNICAS

Comprimento do cabo: 29 cm.

Potência máxima de operação: 10W (VA).

Tensão máxima de chaveamento: 200 V DC (corrente contínua)

Tensão máxima de chaveamento: 140 V AC (corrente alternada)

Corrente máxima de chaveamento: 1A

Resistência de contato (inicial): 100m Ohms

Vida útil em 12 VDV    0,1A = 2x108 de contatos

              em 24 VDV    0,4A = 2x107 de contatos

Quanto maior a carga aplicada a sensor, menor a vida útil do mesmo.

ATENÇÃO: A aplicação de carga elétrica superior à carga limite do sensor acarretará em queima do mesmo, 'colando' o contato do sensor. Em diversas aplicações, o circuito possui um pico de energia no momento do acionamento, sendo necessário prever essa situação para não causar dano ao sensor.

Frequência máxima de chaveamento: 500 Hz*

Frequência de resonância: 4000 Hz*

Tempo de máximo acionamento: 1ms*

Tempo de máximo abertura: 0,4ms*

*Em temperatura de 25º C



INSTALAÇÃO

Conexão

Conecte o sensor ao circuito desejado, se em uma central de alarme, utilize o setor indicado pelo fabricante para sensores magnéticos ou 'contato seco'. Em outros circuitos, utilize conforme  projeto.

Caso deseje utilizar mais de um sensor magnético ao mesmo tempo, você podera utilizar:

Ligação em paralelo: Fará com que qualquer sensor do circuito acione o dispositivo;

Ligação em série: Todos os sensores conectados em série deverão ser acionados ao mesmo tempo para que o dispositivo seja acionado.

Fixação

Para colar o sensor, a superfície deve ser lisa e plana, primeiramente limpe a superfície onde o sensor será instalado, em seguida remova o liner verde do sensor, deixando somente o gel adesivo, aplique o sensor no local desejado e pressione o mesmo contra a superfície por 5 segundos.

Se preferir, utilize parafusos fixando o sensor à superficie desejada.



INFORMAÇÕES

Não nos responsabilizamos pela montagem/instalação dos produtos.

Todas as informações divulgadas são de responsabilidade do fabricante/fornecedor.

Verifique com os fabricantes do produto e de seus componentes eventuais limitações à utilização de todos os recursos e funcionalidades.

Imagens meramente ilustrativas.
