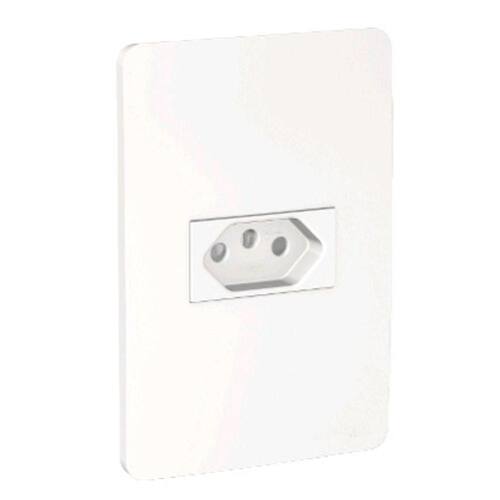

Schneider Orion 1 Tomada 2P+T 20A Br S71303104

SCHNEIDER ORION 1 TOMADA 2P+T 20A BR S71303104







Interruptores e tomadas Orion

Um universo de possibilidades com interruptores, tomadas, módulos eletrônicos e muito mais. É a plataforma modular que atende perfeitamente a cada estilo de vida.

A linha de interruptores e tomadas Orion se adapta a qualquer estilo, material, cor ou função. Sua modularidade permite trocar suas partes e placas de forma independente e todos os componentes são de fácil instalação. São mais de 340 itens, desde placas clássicas, interruptores, tomadas, dimmers para lâmpadas LED, módulos eletrônicos com funções multimídia e placas com acabamento diferenciado.



Especificações






















Principal






      linha
      Orion




      tipo de produto ou componente
      Tomada-saída




      Apresentação do dispositivo
      Produto completo




      Configuração dos polos de saída
      2P + E with shutter




      modo de fixação
      Por parafusos




      tipo de embalagem
      Flow-pack




      quantidade por conjunto
      Conjunto de 20




      quantidade indivisível de venda
      1




      corrente nominal
      20 A a 250 V CA 50/60 Hz
























































Complementar






      Número de tomadas de energia
      1




      Montagem do dispositivo
      Faceado




      Descrição padrão da tomada
      Com contato de terra




      Norma da tomada
      Brasileiro




      posição do terminal de terra
      Posição reta 0 °




      número de módulos
      1 módulo 120 x 82,5 mm




      colour
      Branco (RAL 9003)




      acabamento da superfície
      Acetinado




      tratamento da superfície
      Não tratada




      temperatura ambiente para armazenamento
      -5…50 °C




      força dielétrica
      2000 V




      Temperatura ambiente para funcionamento
      -5…35 °C




      durabilidade elétrica
      5000 ciclos




      conexões - terminais
      3 Conexão por parafuso




      forma da chave de fendas
      Pozidriv n 2




      número de cabos
      2




      capacidade de conexão de fixação
      2,5..0,4 mm² para rígido cabo(s)

      2,5..0,4 mm² para entrelaçado cabo(s)

      2,5..0,4 mm² para Flexível cabo(s)




      comprimento da decapagem do fio
      11 mm




      material
      ASA + PC: tampa do mecanismo

      PC (policarbonato) GF10 FR: embalagem

      Bronze: terminais

      Aço: noz

      Aço: parafuso

      PS (poliestireno): estrutura de fixação

      Termoplástico com estabilização ABS-UV: estrutura da tampa




      altura
      120 mm




      largura
      82,5 mm




      profundidade
      41,95 mm




      profundidade incorporada
      33,3 mm




      Peso líquido
      0,0626 kg




      Normas
      ABNT NBR NM 60884-1

      ABNT NBR 14136














Meio ambiente






      certificações do produto
      INMETRO




      grau de proteção IK
      IK04




      grau de proteção IP
      IP21D




      característica do ambiente da aplicação
      Álcool

      Sabonete líquido

      Acetona

      Alvejante

      Fluido para limpeza de janela

      Peróxido de hidrogénio (H2O2)

      Resistente aos raios UV

      Gasolina

      Óleo


















Unidades de embalagem






      Unidade de pacote tipo 1
      PCE




      Número de unidades no pacote 1
      1




      Peso do pacote 1
      64 g




      Pacote 1 Altura
      4,2 cm




      Pacote 1 largura
      9,3 cm




      Pacote 1 Comprimento
      20 cm








Garantia contratual






      Garantia
      18 meses
