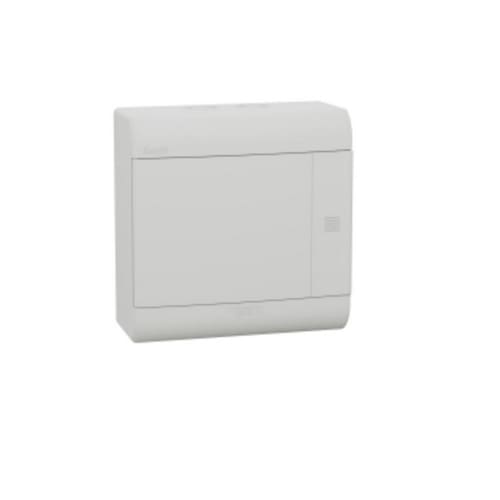

Quadro Distribuição Schneider Sobrepor 8 Módulos PVC EZ9E3508

Quadro Distribuição Schneider Sobrepor 8 Módulos PVC EZ9E3508

Descrição Geral



  PRINCIPAL


      LINHA
      FÁCIL9


      NOME DO PRODUTO
      EASY9 QE


      TIPO DE PRODUTO OU COMPONENTE
      INVÓLUCRO


      TIPO DE INVÓLUCRO
      INVÓLUCRO MODULAR


      Nº DE MÓDULOS DE 18 MM POR LINHA
      8


      DESCRIÇÃO DA PLACA DE MONTAGEM
      SEM PLACA DE MONTAGEM






  COMPLEMENTAR


      MONTAGEM EM INVÓLUCRO
      EMBUTIR


      DESVIOS DE 9 MM
      16


      Nº DE LINHAS HORIZONTAIS
      1


      NÚMERO TOTAL DE MÓDULOS DE 18 MM
      8


      TIPO DE CALHA
      CALHA ASSIMÉTRICA DE 35 MM


      TIPO DE INSTALAÇÃO
      INTERIOR


      ENTRADA DE CABO
      ORIFÍCIOS PRÉ-RECORTADOS


      TIPO DE PORTA
      SIMPLES


      ABERTURA DE PORTA
      REVERSÍVEL (180 °)


      [IN] CORRENTE NOMINAL
      63A


      [UE] TENSÃO DE OPERAÇÃO NOMINAL
      400 VCA


      [UIMP] TENSÃO SUPORTÁVEL DE IMPULSO NOMINAL
      2,5 KV


      [UI] TENSÃO DE ISOLAMENTO NOMINAL
      500 V


      MATERIAL DO INVÓLUCRO
      INVÓLUCRO: PLÁSTICO AUTOEXTINGUIVEL


      LARGURA
      208MM


      ALTURA
      210 MM


      PROFUNDIDADE
      96,3 MM


      PROFUNDIDADE INCORPORADA
      61 MM


      PROFUNDIDADE INTERNA
      59MM


      COR
      BRANCO (RAL 9003)
