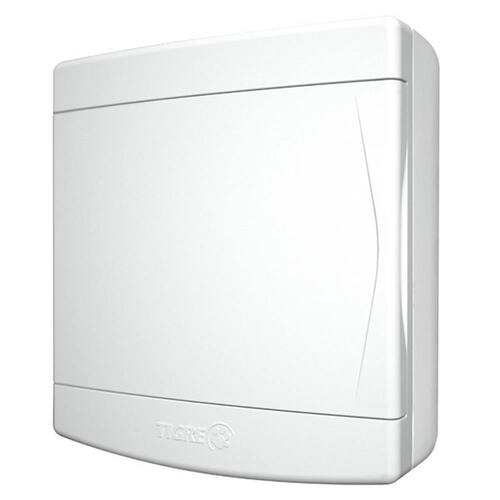

Quadro de Distribuição de Sobrepor 3/4 Disjuntores Sem Barramento Porta Branca - 33048416 - TIGRE

Quadro de Distribuição de Sobrepor 3/4 Disjuntores Sem Barramento Porta Branca - 33048416 - TIGRE



Descrição:

O Quadro Distribuição Tigre é robusto, tem amplo espaço interno para acomodar fios, disjuntores e outros dispositivos. O sistema de trilho por simples encaixe e suporte com regulagem para ajustar a altura dos disjuntores facilita a instalação. Versátil, pode ser aplicado em vários tipos de parede. Disponível nos modelos de embutir e sobrepor, em diversos tamanhos.



Benefícios:

- Design moderno - integra-se à decoração do ambiente;

- Versatilidade - Modelo Universal que permite a instalação de disjuntores padrão DIN ou NEMA, disponível nas opções embutir e sobrepor;

- Fácil Instalação - Com componentes fixados por simples encaixe que agilizam a montagem sem comprometer a eficiência da instalação.

- Fácil manuseio - Porta com sistema reversível, abertura 180º;

- Limpeza facilitada - Superfícies lisas do quadro não criam incrustações e facilitam a limpeza;

- Segurança - Grau de proteção representa menor risco de acesso às partes vivas (eletrificadas) do quadro, oferecendo maior segurança.



Instruções:

O Quadro Distribuição Tigre de embutir pode ser instalado em paredes de alvenaria e drywall. Na Ficha Técnica ou no Catálogo Técnico você pode acompanhar o passo a passo de instalação para cada caso.



Informações Técnicas:

- Produto Fabricado em PVC antichamas, na cor branca;

- Entradas nas bitolas de 25 e 32 mm no fundo e nas laterais para a instalação dos eletrodutos roscáveis ou flexíveis Tigreflex, com pastilhas destacáveis;

- Possui entalhes para travar os fixadores para drywall;

- Permite a aplicação em paredes de alvenaria e drywall;

- Possui indicação de posição de montagem inscrita no fundo do quadro;

- Torres de regulagem permitem até 5 níveis de regulagem de altura dos disjuntores;

- Uso de suportes niveladores para instalação em paredes drywall;

- Opção de escolha com o sem barramento;

- A moldura apresenta espaço para a colagem das etiquetas de identificação;

- Acompanha tampas-cegas de PVC para cobrir os espaços da moldura não ocupados pelos disjuntores;

- Tampa na opção branca ou translúcida branca, com abertura em 180º, com opção de inversão no sentido da abertura;

- Tampa e fundo embalados separadamente;

- Normas de Referência: Grau de Proteção IP40, conforme NBR 6146. NBR 5410, NBR 6808, NBR IEC 60670-1 e NBR IEC 60439-



Especificações:

Disjuntores: Sem Barramento Porta Branca

A: 186

B: 173,3

C: 100,5













* Imagens meramente ilustrativas.
