Modulo Sensor Muscular Com Sonda Emg

Na pesquisa médica, medir a atividade, a contração e a expansão dos músculos é importante. O sensor muscular EMG mede a atividade muscular e produz um sinal para mostrar a quantidade de expansão e contração. Portanto, a saída depende da quantidade de atividade no músculo selecionado. 3 Eletrodos verdes, vermelhos e amarelos se conectam ao módulo para transmitir sinais elétricos do movimento muscular.

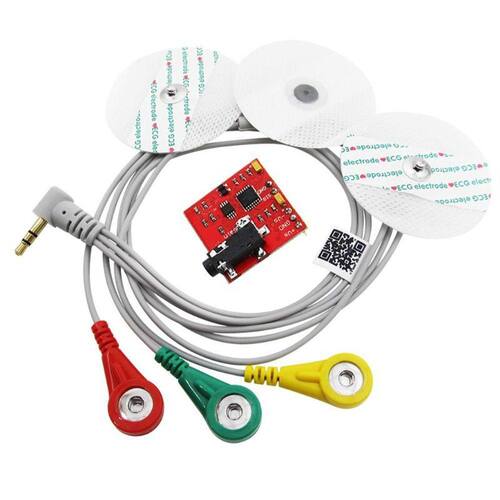

Recursos:



- Fator de forma pequeno;

- Projetado especialmente para microcontroladores;

- Ganho ajustável usando o potenciômetro integrado;

- Conector 5mm;



Aplicações:



- Jogos de vídeo game;

- Robótica;

- Equipamento médico;



Conexão do eletrodo:



Os três eletrodos são usados para transmitir sinais musculares. Cada eletrodo deve estar na posição adequada para um melhor funcionamento.



Depois de decidir qual músculo monitorar, conecte-os da seguinte forma:



- Eletrodo verde: coloque este eletrodo no meio do músculo desejado

- Eletrodo vermelho: coloque este eletrodo na extremidade do músculo desejado.

- Eletrodo amarelo: Coloque o último eletrodo em uma parte óssea ou não muscular do corpo próximo ao músculo desejado.



Por exemplo, para avaliar o músculo do antebraço, você pode colocar eletrodos em sua mão conforme ilustrado na imagem do anúncio.



Conexão da fonte de alimentação:



Usamos duas fontes de alimentação ou baterias para gerar + Vs e -Vs. Primeiro, conecte o lado negativo da primeira bateria ao lado positivo da segunda bateria, conforme mostrado na foto do esquemático de ligação. Isso cria um aterramento elétrico para fornecimento de energia. Portanto, o lado positivo da primeira bateria se torna + Vs e o lado negativo da segunda bateria se torna -Vs.
