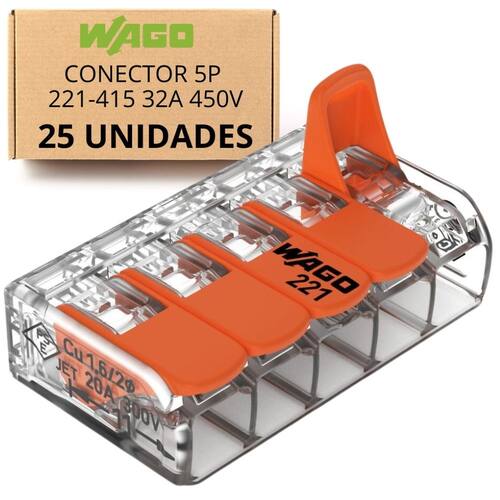

KIT C/ 25 CONEXÃO AUTOMÁTICA 5P 221-415 32A 0,14-4mm² WAGO

KIT C/ 25 CONEXÃO AUTOMÁTICA 5P 221-415 32A 0,14-4mm² WAGO

Embalagem com 25 unidades

Conector de emenda; para condutores de até 4mm² com 5 entradas. Produto transparente e com alavancas laranjas. Temperatura máx. de operação 105ºC

Conector de emenda com alavancas, Série 221, CAGE CLAMP®

Facilite suas instalações elétricas com o conector de emenda com alavancas (número do item 221-415). Desde fiação de sistemas de interfone até fornos elétricos – conectar diversos tipos de condutores é rápido e simples com o compacto conector de emenda da Série 221 da WAGO. A corrente e a tensão nominais são fatores essenciais a serem considerados na escolha de um conector de emenda, pois indicam sua capacidade de uso. Este produto possui uma tensão nominal de 450 V e uma corrente nominal de 32 A, tornando-o adequado para aplicações de alta carga.

O comprimento de decapagem dos condutores deve ser de 11 mm ao conectá-los ao conector de emenda com alavancas. Com terminais condutores e tecnologia CAGE CLAMP®, este produto é altamente versátil. Nossa conexão CAGE CLAMP® oferece uma forma segura e livre de manutenção para conectar todos os tipos de condutores, sem necessidade de preparação prévia, como crimpagem de terminais.

Especificações:

Dimensões: 30 x 8,4 x 18,6 mm (largura x altura x profundidade)

Seção do condutor suportada: de 0,2 mm² a 4 mm²

O conector de emenda com alavancas da Série 221 da WAGO impressiona pelo design inovador para diferentes seções de condutores. Por isso, o conector de emenda com alavancas da WAGO possui uma marca registrada única dentro da tecnologia de interconexão elétrica.

As alavancas planas, que se encaixam perfeitamente na base do modelo 221, funcionam como um fecho quando fechadas e podem ser posicionadas de forma ordenada dentro de qualquer invólucro sem bordas salientes. Graças ao design amplo de cada alavanca, elas podem ser operadas perfeitamente sem ferramentas, garantindo uma terminação conveniente dos condutores.

A carcaça transparente exibe uma tecnologia robusta e permite uma inspeção visual imediata para verificar o contato correto de condutores sólidos, flexíveis e multifilares. Com um design que lembra teclas de piano, as alavancas combinam perfeitamente funcionalidade e estética na tecnologia de conexão "Made by WAGO."

Este produto foi desenvolvido para aplicações Ex específicas (consulte a ficha técnica do produto).

Dados de conexão
Nº total de pontos de conexão5
Número total de potenciais1
Conexão 1
Tecnologia de conexãoCAGE CLAMP®
Tipo de atuaçãoAlavanca
Materiais condutores conectáveisCobre
Seção nominal4 mm² / 12 AWG
Condutor sólido0,2 … 4 mm² / 24 … 12 AWG
Condutor flexível0,2 … 4 mm² / 24 … 12 AWG
Condutor flexível0,14 … 4 mm² / 24 … 12 AWG
Comprimento do desencape11 mm / 0.43 polegadas
Direção da fiaçãofiação com entrada lateral
Dados geométricos
Largura30 mm / 1.181 polegadas
Altura8,4 mm / 0.331 polegadas
Profundidade18,6 mm / 0.732 polegadas
Dados do Material
Nota sobre os dados do material
Information on material specifications can be found here
Cortransparente
Grupo de materialIIIa
Material de isolamentoPolicarbonato (PC)
Classe de inflamabilidade de acordo com a UL94V2
Carga de fogo0,089MJ
Cor do atuadorlaranja
Peso4g

Código:80898
Marca: Wago
