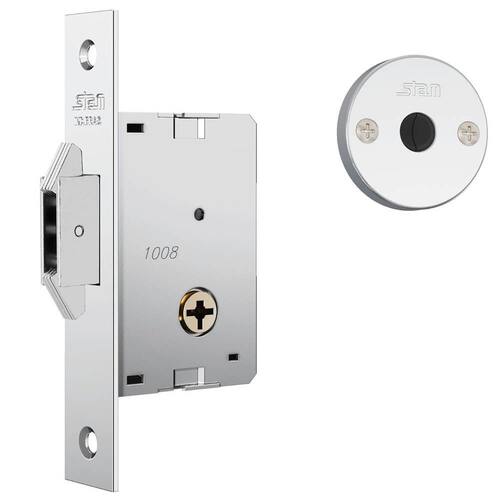

Fechadura Basel 1008 para Porta de Bater e Correr com Espelho em Inox Polido - 10929 - STAM

Fechadura Basel 1008 para Porta de Bater e Correr com Espelho em Inox Polido - 10929 - STAM



Descrição:

A solução mais completa do mercado.



Características:

- Máquina: 1800

- Distância de Broca: 30 mm

- Aplicação: Tetra Externa

- Acessórios: Chave, roseta, contra testa

- Composição: Aço ABNT 1010/1020, Zamac, Aço Inox, Latão, Plástico de Engenharia

- Roseta: Aço Inox

- Testa: Aço ABNT 1010/1020

- Contra Testa: Aço ABNT 1010/1020



Manual de Instalação:

1) Utilizando um lápis, marque na porta o contorno da fechadura e o furo do cilindro para passagem da chave. Esta ação é para delinear a parte da porta que vai receber o furo para encaixe da máquina (ou corpo).

2) Para alojar a máquina da fechadura, fure a testa da porta utilizando uma broca de 16mm dentro dos limites marcados a lápis e fure também a passagem para a chave.

3) Utilize um formão para dar acabamento liso ao alojamento da fechadura, eliminando arestas e cantos vivos.

4) Retire toda a serragem da porta e com a fechadura no local, marque os limites da testa da fechadura na porta, fazendo um rebaixo para encaixá-la.

5) Encoste a porta no batente para marcar o furo da lingueta, assim como para o rebaixo da contra-testa, parafusando-a a seguir.

6) Insira a fechadura sem parafusar a testa. ATENÇÃO: Posicione os espelhos somente para marcar a furação dos parafusos.

7) Verifique se a posição dos espelhos está correta, inserindo a chave no cilindro. Retire a fechadura e parafuse os espelhos.

8) Coloque a fechadura, fixando a testa na porta com os parafusos.



Manutenção:

- Não utilizar grafite em pó para lubrificação dos cilindros, utilize apenas óleo mineral

- Limpe a fechadura, testas e contra-testas, espelhos e rosetas apenas com pano ou flanela devidamente umedecidos com água;

- Cuidado ao manusear as peças, pois incondicionalmente podem apresentar alguns resíduos provenientes do processo produtivo, principalmente os produtos com acabamento INOX;

- Não manuseie o produto perto de crianças, pois ele possui características metálicas agudas que podem machucá-las;



Desenho Técnico:



* Imagens meramente ilustrativas.
