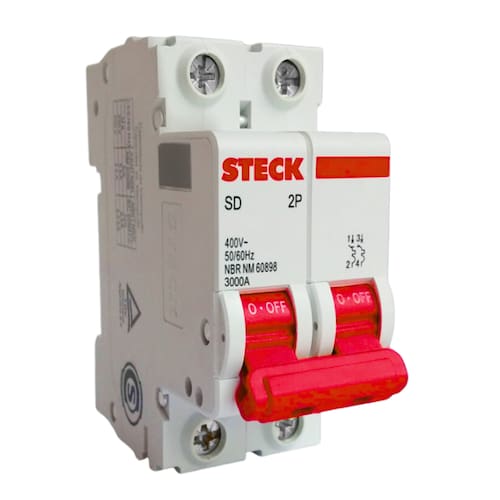

Disjuntor Bip C20a - Steck - 2939

MINIDISJUNTORES TERMOMAGNÉTICOS DIN:

A linha de minidisjuntores Steck® proporciona alta proteção das instalações e dos condutores elétricos contra curto-circuito e sobrecarga. Os minidisjuntores Steck® são construídos em conformidade com as mais rigorosas normas técnicas e podem ser aplicados em todo tipo de instalações elétricas residenciais, comerciais e industriais de baixa tensão em corrente alternada. Além disso, possuem alta tecnologia de disparo livre, isto é, dispara mesmo com a manopla de acionamento travada na posição “ON”.

CARACTERÍSTICAS TÉCNICAS GERAIS:

Número de polos: 2

Tensão de operação nominal (Ue): 2P: 400VAC

Tensão de isolação nominal (Ui): Fase com fase: 500V, Fase com terra: 250V.

Tensão máxima de trabalho (Ubmáx): 2P: 400V

Tensão suportável de impulso nominal (Uimp): 4kV

Frequência nominal (AC): 50/60 Hz

Grau de Proteção: Em invólucro domina o IP do invólucro, IP20 (em instalação exposta).

Temperatura ambiente para funcionamento: -20 °C a 60 °C

Temperatura ambiente para armazenamento: -40 °C a 70 °C

Umidade relativa: 90 a 96% em 55 °C, 95 a 100% em 25 °C

Torque ideal de fixação dos condutores: 2A a 70A: 2,5N.m, 80A a 125A: 3,5N.m

Comprimento de decapagem dos condutores: 2A a 70A: 11mm, 80A a 125A: 15mm

Tipo de instalação em trilho: DIN 35 mm sem restrição de posição

Material dos contatos: Fixo: liga com teor >50% de cobre, Móvel: liga com teor >50% de cobre

Classe de poluição: 2

Sentido de alimentação: Ambos os lados (topo ou base)

Tipo de disparo: Térmico e magnético tipo fixo

Manopla de desligamento externa: Vermelha com indicação ON – OFF

Mecanismo de desligamento: Operação elétrica simultânea, Operação mecânica simultânea

CARACTERÍSTICAS TÉCNICAS ESPECÍFICAS:

Certificado conforme a Norma (até 63A): ABNT NBR NM 60898

Em conformidade com a Norma: ABNT NBR IEC 60947-2

Curva de disparo termomagnética: Tipo C (5 a 10x In)

Corrente nominal (In): 2A a 70A

Resistência mecânica: 25.000 manobras

Resistência elétrica: 6.000 manobras

Torque ideal de fixação dos condutores: 2,5N.m

Terminais de conexão nos bornes: Sem terminal até 25 mm², Tipo pino até 25 mm², Tipo tubular até 16 mm²
