2 Pares Conectores Mc4 Macho E Fêmea Staubli Ur Pv-Kbt4/6Ii

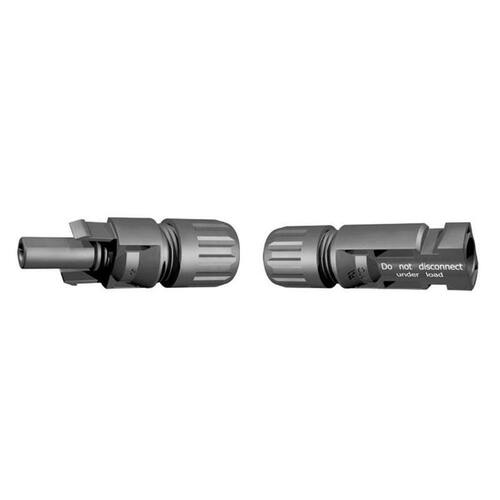

2 pares de conectores mc4 macho e fêmea staubli ur pv-kbt4/6ii e pv-kst4/6ii Os conectores mc4 foram desenvolvidos e patenteados pela empresa suiça chamada multi-contact atualmente stubli conectores elétricos , especialmente para utilização em sistemas fotovoltaicos. Existiram gerações anteriores, mas o mc4 se estabeleceu como um padrão mundial em conectores para painéis fotovoltaicos. Dentre outras vantagens, podemos destacar: Facilidade de conexão entre painéis série ou paralelo , e com os inversores Resistência ao tempo proteção uv , umidade e intempéries Travamento automático Fácil montagem e acoplamento aos cabos Instalação e acabamento profissional A caixa de junção do painel permanece selada o que previne conexões precárias e protege contra o tempo Conectores mc4 pv-kbt4/6ii-ur femea / macho Dados técnicos: Sistema de conectores : 4mm Tensão nominal : 1000v dc iec 62852 1500 v dc 2pfg2330 1 1500 v dc ul Corrente nominal tv : 85c :22,5a 2,5mm 39a 4mm, 6mm 45a 10mm Corrente nominal ul : 85c 30a 14 awg 30a 12 awg/10 awg 50a 8 awg Tensão de controle:12kv 1.000v dc tv - 16kv 1.500v dc tv Faixa de temperatura ambiente:-40c...+85c tv -40c...+75c ul Temperatura limite superior: 105c iec Classe de proteção ip65, ip68 1h/ 1m ip2x Categoria de sobretensão / catiii / 3 Resistencia de contato conectores =0,25mo Classe de segurança 1.000 v dc: ii / 1.500 v dc: 0 Sistema de contato: multilam Tipo de conexão: crimpado / crimping Material de contato cobre, estanho / placa de estanho Material isolamento: pc / pa Sistema de travamento: tipo locking Classe inflamabilidade: ul94-v0 Resistencia a amoníaco conforme a dlg : 1500h 70c/70% rh, 750ppm Teste de névoa salina, grau de severidade 6: iec 60068-2-52 Certificação tv rheiland, em acordo com iec 62852: num. R60127190 Certificação tv rheiland, em acordo com 2pfg2330: num. R60087448 Certificação ul, em acordo com ul 6703:num. E343181 Certificação csa, em acordo com ul 6703: num. 250725 Certificação cqc cnca/cts0002-2012: num. Cqc16024138286 Blister contêm: 02 conectores x 32.0016p0001-ur pv-kbt4/6ii-ur mc4 fêmea 02 conectores x 32.0017p0001-ur pv-kst4/6ii-ur mc4 macho
